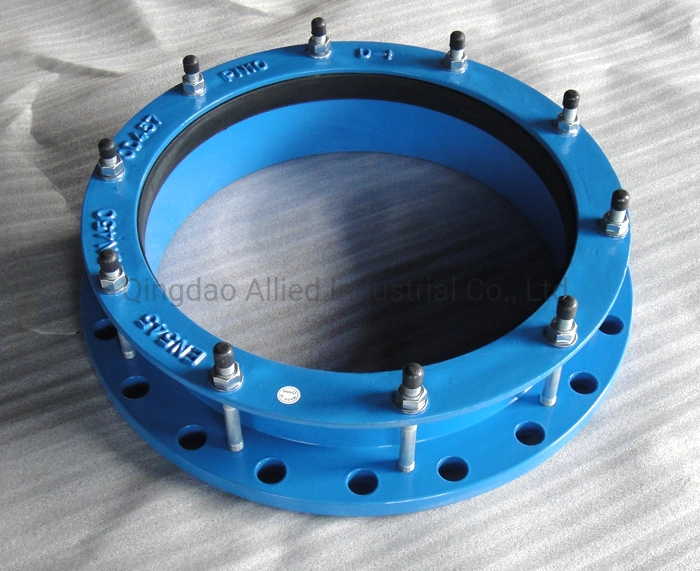

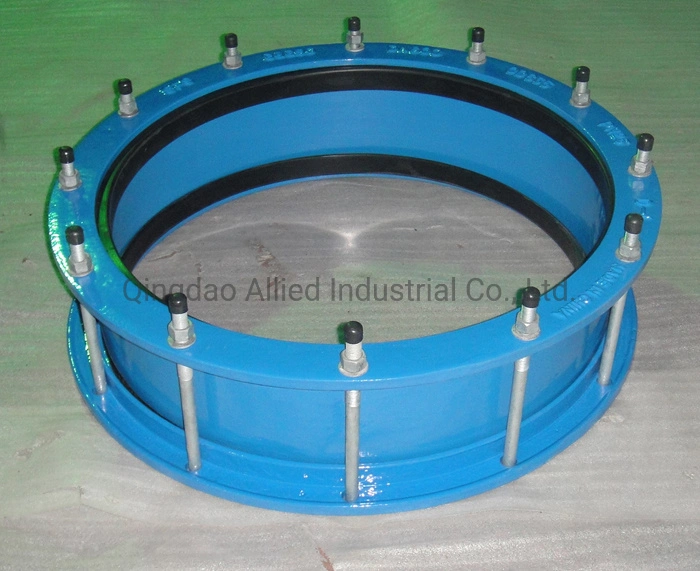

Descripción de Producto
Características:
El hierro dúctil con revestimiento de FBE
PN10, la Presión de trabajo PN16
Equipado con tornillos y tuercas de acero galvanizado
EPDM o juntas de caucho NBR
Adecuado para tuberías de hierro dúctil
Tamaño: DN40-DN2000
| Dimensiones (mm) | ||||||
| DN | El tubo diámetro exterior. | Un | B | C | D | Nº de tornillos y la Talla (M x L) |
| 40 | 56 | 120 | 166 | 125 | 102 | 2-M12 x 158 |
| 50 | 66 | 126 | 166 | 125 | 102 | 2-M12 x 158 |
| 60 | 77 | 135 | 166 | 125 | 102 | 2-M12 x 158 |
| 65 | 82 | 156 | 166 | 125 | 102 | 2-M12 x 158 |
| 80 | 98 | 184 | 166 | 130 | 102 | 4-M12 x 158 |
| 100 | 118 | 205 | 166 | 130 | 102 | 4-M12 x 158 |
| 125 | 144 | 232 | 166 | 130 | 102 | 4-M12 x 158 |
| 150 | 170 | 264 | 173 | 133 | 102 | 4-M12 x 165 |
| 200 | 222 | 315 | 173 | 133 | 102 | 6-M12 x 165 |
| 250 | 274 | 374 | 173 | 136 | 102 | 6-M12 x 165 |
| 300 | 326 | 426 | 173 | 136 | 102 | 6-M12 x 165 |
| 350 | 378 | 494 | 254 | 200 | 152 | 8-M16 x 240 |
| 400 | 429 | 544 | 254 | 200 | 152 | 8-M16 x 240 |
| 450 | 480 | 595 | 254 | 200 | 152 | 10-M16 x 240 |
| 500 | 532 | 650 | 254 | 210 | 152 | 10-M16 x 240 |
| 600 | 635. | 753 | 254 | 210 | 152 | 12-M16 x 240 |
| 700 | 738 | 858 | 254 | 210 | 152 | 12-M16 x 240 |
| 800 | 842 | 962 | 254 | 210 | 152 | 12-M16 x 240 |
| 900 | 945 | 1070 | 280 | 238 | 178 | 14-M16 x 280 |
| 1000 | 1048 | 1173 | 280 | 238 | 178 | 14-M16 x 280 |
| 1100 | 1152 | 1282 | 280 | 240 | 178 | 16-M16 x 280 |
| 1200 | 1255 | 1385 | 280 | 240 | 178 | 18-M16 x 280 |
| 1400 | 1462 | 1592 | 295 | 250 | 178 | 20-M20 x 280 |
| 1600 | 1668 | 1798 | 295 | 250 | 178 | 24-M20 x 280 |
| 1800 | 1875 | 2015 | 375 | 320 | 254 | 32-M20 x 360 |
| 2000 | 2082 | 2222 | 375 | 320 | 254 | 36-M20 x 360 |
